U형합성보의 사고 취약 원인을 먼저 짚고, 가설시 보완책과 영구시 시스템 합성보로의 성립 가능성을 단계적으로 정리한 검토서.

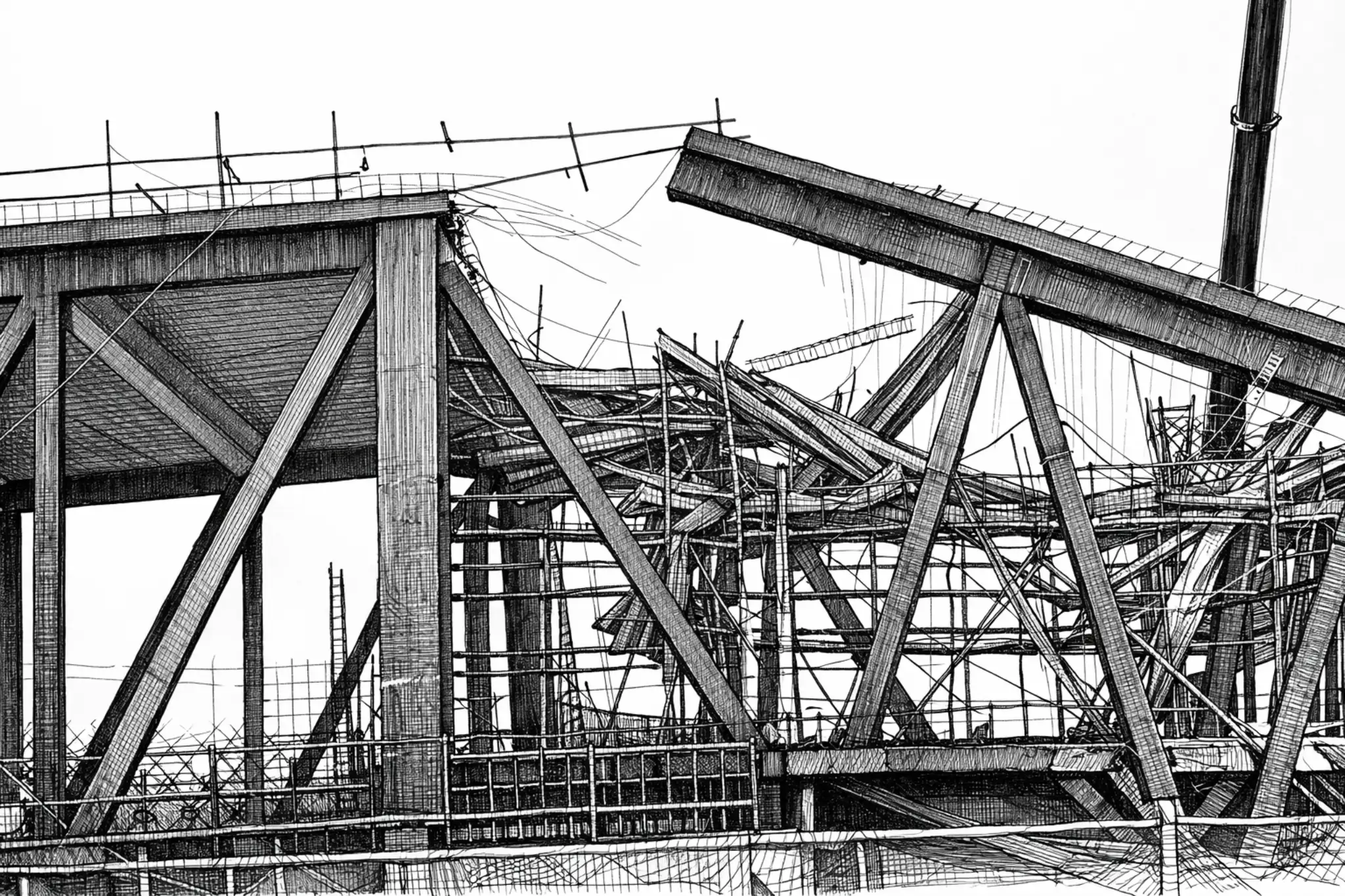

본 검토의 출발점은 형상 제안이 아니라 사고 메커니즘이다. 대형 U형합성보는 최종 합성상태만 보면 효율적일 수 있으나, 실제 사고는 대부분 가설단계와 타설단계에서 발생한다. 따라서 먼저 “왜 위험한가”를 설명해야 이후 보완책과 시스템화 논리가 자연스럽게 성립한다.
비전문가를 위한 앞부분 이해 흐름도

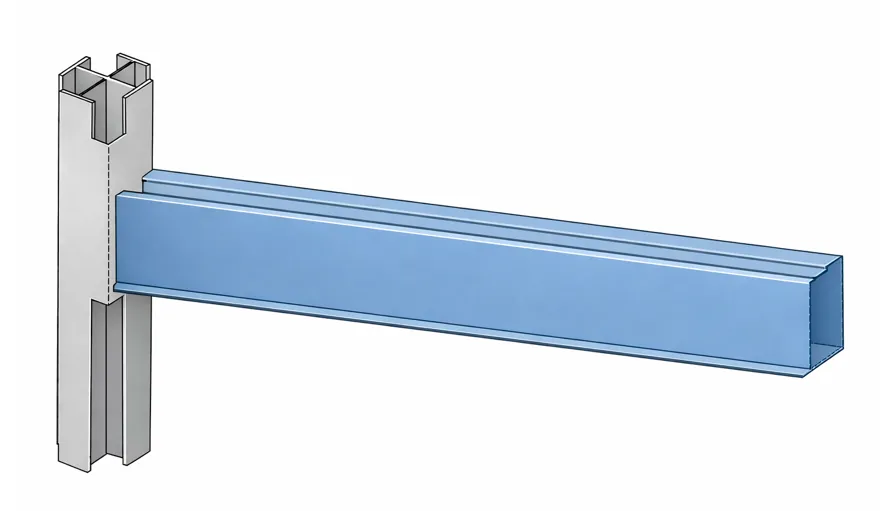

U형 단면은 폐합단면보다 비틀림강성과 횡방향 안정성이 불리하다. 길이가 커지고 자중·타설하중이 증가할수록 횡좌굴, 비틀림, 국부좌굴 위험이 커진다.
완성 후 장점이 곧 시공 중 안전을 의미하지 않는다. 콘크리트가 아직 일체화되지 않은 상태에서는 외부 U형 강재가 사실상 단독으로 거동하며, 이때 사고 취약성이 집중된다.
타설하중, 장비하중, 편심하중은 이미 작용하지만 전단연결, 충전성, 접합부 일체화는 아직 확보되지 않은 경우가 많다. 이 불균형이 대형 사고의 핵심 배경이다.
| No. | 핵심 위험 | 왜 중요한가 | 사고로 이어질 수 있는 상태 | 현재 판단 |
|---|---|---|---|---|
| 1 | 국부좌굴·왜곡좌굴 | U형 단면은 판재 중심이므로 웹, 상부 절곡 립, 개구부 주변 잔존판에서 좌굴 민감성이 크다. | 합성 전 강재 단독 상태, 지점부 고전단 구간, 개구부 주변 응력집중 구간 | 가장 기본적인 단면 안정성 문제 |
| 2 | 전단연결 부족 또는 슬립 | 강재와 콘크리트가 함께 움직이지 못하면 합성부재의 장점이 성립하지 않는다. | 타설 후 초기 재령, 반복하중, 내부 강재와 외부 강재의 연결 불충분 시 | 합성부재의 본질적 성능 문제 |
| 3 | 보-기둥 접합부 응력집중 | 부재 본체가 좋아도 접합부에서 하중흐름이 무너지면 전체 시스템이 취약해진다. | 단부 용접부, 다이아프램 부근, 타설 전 임시 지지 부족, 큰 음모멘트 구간 | 실제 구조 시스템의 최종 병목 |
앞부분의 논리는 단순하다. 먼저 위험한 U형합성보가 있고, 그 다음 가설단계에서 이를 보완할 내부 강재가 필요하며, 마지막으로 영구단계에서 외부 U형 강재·내부 castellated beam·충전 콘크리트가 함께 작용하는 대형 시스템 합성보로 완성된다는 것이다.
내부 castellated beam은 먼저 영구부재가 아니라 가설단계 보완부재로 이해하는 것이 자연스럽다.
콘크리트 충전과 전단전달 상세가 확보되면, 이 구조는 단순 보강재 조합을 넘어 대형 시스템 합성보로 해석될 수 있다.
엔지니어링 개념 흐름도
이 장은 시공단계에서 무엇이 위험한가를 짧고 분명하게 정리하는 데 목적이 있다. 합성부재는 완성 후 성능보다, 강재 단독 상태와 타설 진행 상태에서 더 취약할 수 있으므로 최종 합성단면 검토만으로는 충분하지 않다.
| 구분 | 핵심 위험 | 왜 위험한가 | 장 연결 |
|---|---|---|---|
| 1 | 공정 단계별 구조계 변화 | 설치, 타설, 초기강도 전 단계마다 강성·지지조건·하중경로가 바뀐다. | 6장에서 단계별 대응 논리로 연결 |
| 2 | 편심 타설과 가설하중 | 실제 사고는 최종 사용하중보다 타설 중 비대칭 하중에서 자주 발생한다. | 6장에서 보완 시스템 필요성으로 연결 |
| 3 | 합성 전 강재 단독 거동 | 좌굴, 처짐, 국부변형이 합성 전 단계에서 먼저 문제될 수 있다. | 6장에서 가설시 안정성 확보 논리로 연결 |
| 4 | 횡지지·비틀림 구속 부족 | 상부 슬래브가 아직 없으면 개방단면 취약성이 그대로 드러난다. | 6장에서 내부 castellated beam 역할로 연결 |
| 5 | 충전 전후 하중경로 불연속 | 충전성과 일체화가 부족하면 기대한 합성거동이 성립하지 않는다. | 7장에서 영구시 합성 메커니즘으로 연결 |
이 장의 핵심은 단순 형상 소개가 아니라 왜 가설시 보완책이 먼저 필요한가를 분명히 하는 데 있다. 대형 U형합성보는 최종 합성 전까지 개방단면의 취약성을 그대로 가지므로, 시공 중에는 형상 유지·비틀림 억제·하중전달 안정화가 우선 과제가 된다. 따라서 내부 castellated beam은 먼저 영구부재가 아니라 가설시 안정성 확보용 보완 시스템으로 읽혀야 한다.
6장 이해 흐름도

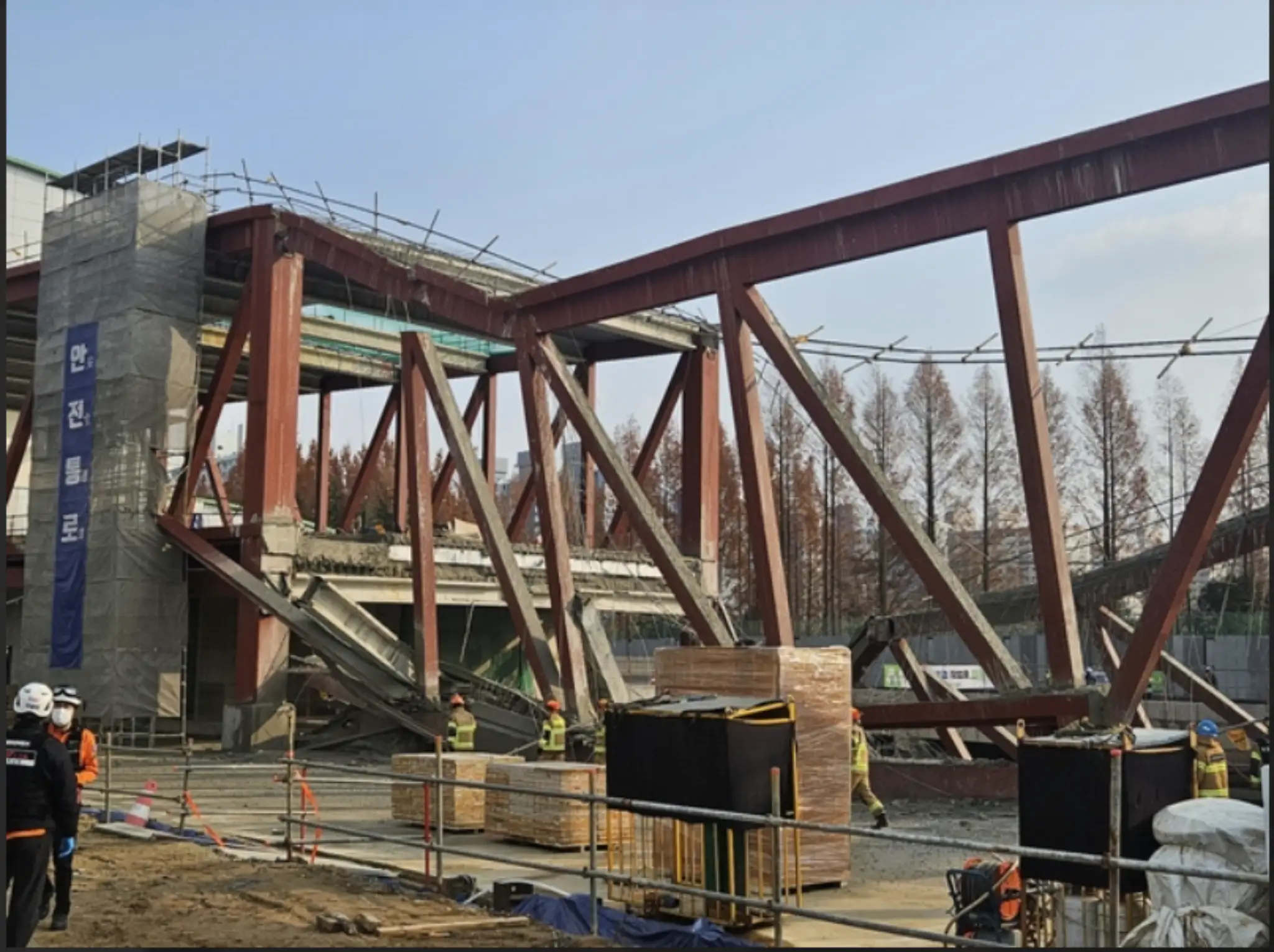

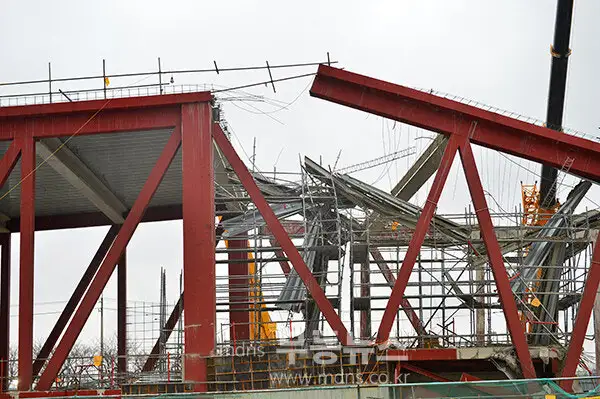

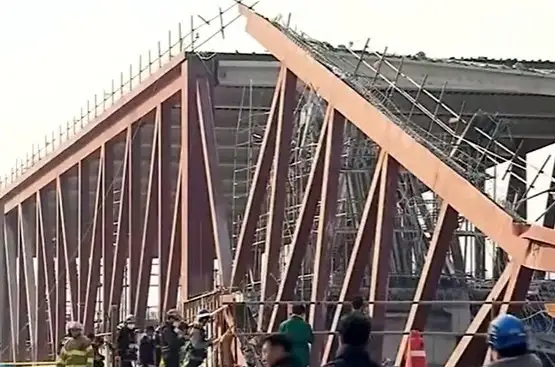

사고는 최종 합성상태보다 가설단계와 타설단계에서 집중된다. 이때 U형 단면은 아직 폐합되지 않았고, 콘크리트도 충분히 작용하지 않아 횡비틀림과 국부변형에 민감하다.

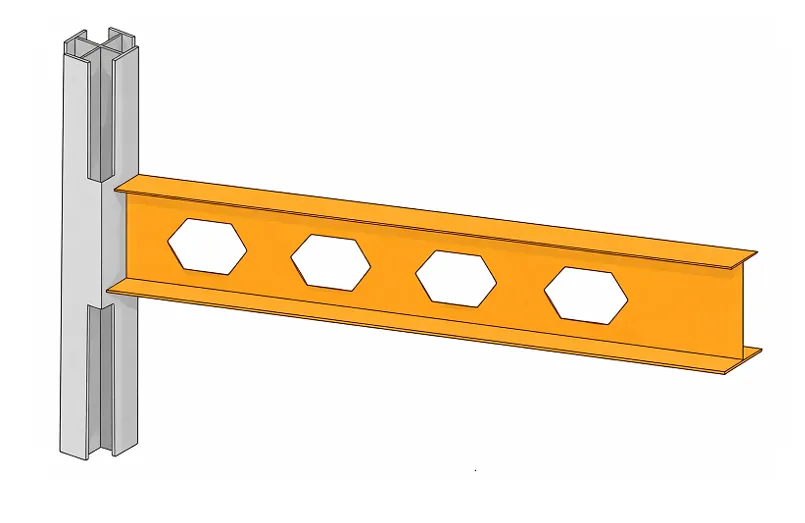

내부 castellated beam은 가설시 중앙부 강재골격을 형성하여 외부 U형 강재의 상대거동을 줄이고, 하중 전달 경로를 보다 명확하게 만들어 시공 중 안정성을 보조할 가능성이 있다.
핵심은 “강재를 더 넣었다”가 아니라 “완성 전 단계에서 먼저 버티게 했다”는 점이다. 따라서 6장은 영구시 장점보다 가설시 안정성 확보를 중심으로 읽혀야 한다.
| 보완 연계 항목 | 6장에서 함께 봐야 할 내용 | 보완 시스템과의 관계 | 실무상 의미 |
|---|---|---|---|
| 임시 지지·동바리 | 무동바리 가능 여부, 중간 가설지점 위치, 제거 시기 | 내부 castellated beam이 들어가도 모든 조건에서 무동바리가 되는 것은 아니다. | 보완 시스템은 동바리 대체가 아니라 가설시 안정성 증대 장치로 해석해야 한다. |
| 접합부와 단부 상세 | 기둥-보 접합부 임시강도, 단부 보강판, web crippling 검토 | 중앙부를 보완해도 단부 하중전달이 약하면 전체 거동이 불안정해질 수 있다. | 6장은 보 내부만이 아니라 접합부까지 포함한 가설시 시스템 검토가 되어야 한다. |
| 충전성과 간섭 | 개구부 주변 충전, 철근·보강재 간섭, 타설구·배출구 계획 | 가설시 보완용 내부 강재가 영구단계 충전성을 방해하면 오히려 합성효율이 떨어질 수 있다. | 6장의 보완책은 7장의 영구시 장점과 충돌하지 않아야 한다. |
| 시공순서 | 분할 타설 길이, 적치 금지 구간, 브레이싱 설치 후 다음 공정 진행 조건 | 보완 시스템은 시공순서와 함께 설계되어야 효과가 있다. | “부재 하나 추가”가 아니라 “절차까지 포함한 가설시 안정화 전략”이 필요하다. |
| 허용기준·계측 | 허용처짐, 허용회전, 단계별 변형 계측, 지점 침하 확인 | 신형 시스템일수록 계측을 통해 보완효과를 실제로 확인해야 한다. | 6장은 해석뿐 아니라 현장 관리 기준까지 이어져야 설득력이 생긴다. |

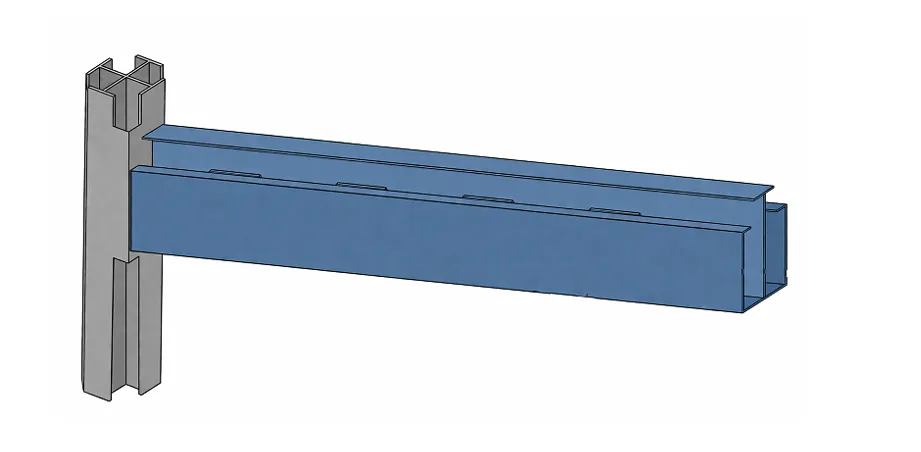

7장은 더 이상 가설시 보완을 말하는 장이 아니다. 여기서는 왜 기존 스터드볼트 합성보가 대형 시스템 합성보로 확장되기 어려운지, 그리고 왜 castellated beam과 콘크리트의 조합이 보다 완전한 합성체로 해석될 수 있는지를 설명한다. 핵심은 단순히 강재와 콘크리트를 붙이는 것이 아니라, 구조 전체가 하나의 완전한 합성체로 함께 거동할 수 있는가에 있다.
7장 이해 흐름도
| 비교 항목 | 기존 스터드볼트 합성보 | Castellated Beam + 콘크리트 합성체 | 핵심 의미 |
|---|---|---|---|
| 합성 개념 | 국부 전단연결재를 통해 강재와 콘크리트를 연결한다. | 내부 연속 강재골격과 충전 콘크리트가 함께 작용하여 완전한 합성체에 가까운 거동을 지향한다. | 점 연결보다 시스템 일체성이 커진다. |
| 하중전달 | 전단연결재 주변의 국부 전달에 의존하는 경향이 크다. | 외부 U형 강재–콘크리트–내부 castellated beam 사이에 다중 전단전달 경로를 기대할 수 있다. | 대형화 시 더 유리한 전달 구조가 된다. |
| 대형화 적합성 | 부재가 커질수록 연결재 수량과 시공오차 영향이 커진다. | 내부 골격이 형상 유지와 전체 강성 확보에 기여하여 Large Scaled Composite에 더 적합하다. | 대형 시스템 합성보로 확장 가능성이 높다. |
| 균열 후 거동 | 연결부 성능 저하 시 하중 재분배 경로가 제한될 수 있다. | 내부 강재골격이 우회 하중경로를 제공하여 잔존성능 향상 가능성을 높인다. | 국부 손상 이후의 구조 연속성에 유리하다. |
| 사용성·강성 | 기대 강성이 충분히 형성되지 않으면 처짐·진동에 불리할 수 있다. | 내부 강재까지 합성에 참여하면 최종 유효강성 증가와 사용성 개선을 기대할 수 있다. | 완성 구조 성능의 상한이 더 높아질 수 있다. |
