K-COL 구조계산기능
K-COL 구조 계산 기능은 Cross H형 단면의 구조 설계를 자동화하여
정확한 구조 계산을 수행합니다.
① 주요 기능
- 간편 계산: 1-Column에 대한 빠른 구조 계산 수행
- Multi Column Execution: 여러 기둥에 대한 일괄 계산
- Auto Find Section: 최적 단면 자동 탐색
- Auto Distributed Column Load: 기둥 자동 면적 분담율 계산
② 사용 방법
- 단면 타입 선택 (Rolled H 또는 Pos-H / Built-UP H)
- Cross H형 단면의 치수 입력 (H1, B1, tw1, tf1, H2, B2, tw2, tf2 등)
- 강재 등급 및 재료 특성 설정
- 좌굴 길이 계수(Kx, Ky, Kz) 및 비지지 길이(Lx, Ly, Lb) 입력
- 설계 하중 입력 (축력, 휨모멘트, 전단력 등)
- “간편계산(1-Column)” 버튼 클릭
💡 Tip: 여러 기둥 계산은 “Multi Column Execution” 버튼을 사용하세요.
고급 기능
Special Mode 사용은 운영자에게 직접 문의해 주세요.
A.F.S: 최적 단면 자동 탐색
A.D.C: 기둥 자동 면적 분담률 계산
SRC(Cross H): 단면 계산
Special Mode 사용은 운영자에게 직접 문의해 주세요.
A.F.S: 최적 단면 자동 탐색
A.D.C: 기둥 자동 면적 분담률 계산
SRC(Cross H): 단면 계산
결과표 안내
아래 표는 K=0.8, Lx=Ly=4.5m 조건에서 산출된 결과입니다.
상단의 저하중/중저하중/고하중 버튼을 클릭하면
해당 표가 더 돋보이도록 강조됩니다(나머지 표는 그대로 유지).
- Rolled 2H-Beam(저하중)
: SM275 - 2BH-Beam(중저하중)
: SM420 또는 SM355 - 2BH-Beam(고하중)
: SM420 또는 SM460

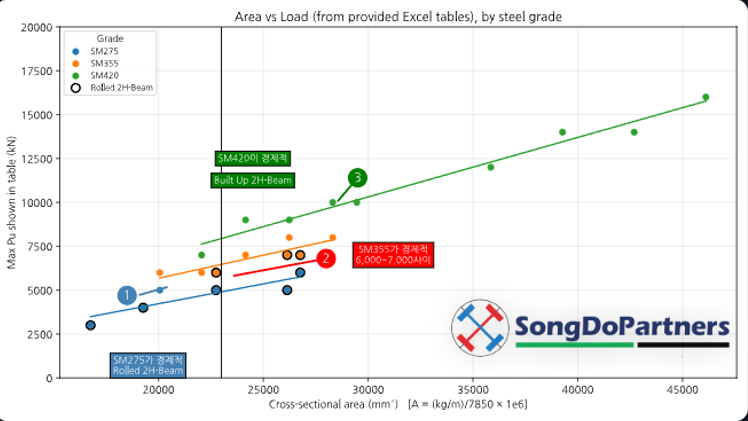

단면적(A)–최대 Pu 관계
x축: 단면적 A (mm²) A = (단중 kg/m / 7850) × 10⁶
y축: 표에 숫자가 존재하는 최대 Pu(kN)
색상: 강종 SM275 / SM355 / SM420
y축: 표에 숫자가 존재하는 최대 Pu(kN)
색상: 강종 SM275 / SM355 / SM420
- 단면적이 커질수록 최대 Pu가 전반적으로 증가합니다(양의 상관).
- 같은 단면적 구간에서도 SM420 점들이 더 높은 Pu 범위에 분포해 상대적으로 높은 하중 영역을 담당합니다.
- SM355는 중간 수준의 분포를 보이며, SM275는 제공 표 범위에서 상대적으로 낮은 Pu 구간에 집중됩니다.
- 이 산점도는 “표에 기입된 최대 Pu” 기반의 요약 시각화이며, 상세 값은 아래 3개 표에서 확인합니다.
Rolled H-Beam(저하중)
| Rolled H-Beam | 2H-400x200x8x13 | 2H-450x200x9x14 | 2H-500x200x10x16 | 2H-506x200x11x19 | 2H-600x200x11x17 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 131.56kg/m | 151.28kg/m | 178.56kg/m | 205.18kg/m | 210.08kg/m | ||||||
| Pu(kN) | SM275 | SM275 | SM275 | SM355 | SM275 | SM355 | SM275 | SM355 | ||
| 3000 | 0.759 | - | - | - | - | - | - | - | - | - |
| 4000 | - | - | 0.873 | - | - | - | - | - | - | - |
| 5000 | - | - | - | - | 0.919 | - | - | - | - | - |
| 6000 | - | - | - | - | - | 0.861 | - | - | 0.929 | - |
| 7000 | - | - | - | - | - | - | - | 0.939 | - | 0.846 |
BH-Beam (중저하중)
| BH-Beam | 2H-500x300x9x9 | 2H-500x300x10x10 | 2H-500x300x11x11 | 2H-500x300x12x12 | 2H-500x300x13x13 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 157.47kg/m | 173.14kg/m | 189.59kg/m | 205.95kg/m | 222.24kg/m | ||||||
| Pu(kN) | SM275 | SM355 | SM355 | SM420 | SM355 | SM420 | SM355 | SM420 | SM355 | SM420 |
| 4000 | 0.836 | 0.654 | ||||||||
| 5000 | 0.944 | 0.817 | 0.739 | |||||||
| 6000 | - | 0.981 | 0.887 | 0.756 | 0.81 | 0.746 | 0.691 | |||
| 7000 | - | - | - | 0.882 | 0.954 | 0.69 | 0.87 | 0.741 | 0.807 | 0.687 |
| 8000 | - | - | - | - | - | 0.805 | 0.995 | 0.847 | 0.922 | 0.785 |
| 9000 | - | - | - | - | - | 0.92 | - | 0.953 | - | 0.883 |
| 10000 | - | - | - | - | - | - | - | - | - | 0.981 |
BH-Beam (고하중)
| BH-Beam | 2H-500x300x15x15 | 2H-500x300x15x18 | 2H-500x300x15x21 | 2H-500x300x15x24 | 2H-500x300x15x27 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 231.26kg/m | 281.43kg/m | 308.28kg/m | 335.13kg/m | 361.97kg/m | ||||||
| Pu(kN) | SM420 | SM460 | SM420 | SM460 | SM420 | SM460 | SM420 | SM460 | SM420 | SM460 |
| 10000 | 0.906 | 0.774 | 0.705 | 0.648 | 0.6 | |||||
| 12000 | - | 0.928 | 0.848 | 0.778 | 0.72 | |||||
| 14000 | - | 0.988 | 0.908 | 0.84 | ||||||
| 16000 | - | 0.96 |
