Castellated Beam Design Calculator

입력 조건

계산 방식을 확인 중...

보 스팬 (L, m)

Note: 일반사용자의 최대 가능 스팬은 8m까지

하중 폭 (B, m)

활하중 (qL, kN/m²)

고정하중 (qD, kN/m²) - Super imposed Dead Load

가설하중 (qConst, kN/m²) - 시공하중

보 자중 (self_w, kN/m²) - 자동계산

슬래브 두께 (ts, mm)

강종

슬래브 자중 (kN/m²) - 자동계산

원단면 치수 (H형강)

KS 단면 선택

※ KS 단면 선택 시 아래 값이 자동 입력됩니다

보 높이 (dc, mm) - dc = 원치수 × 1.5 (자동계산)

※ KS 단면 선택 시 자동 계산됩니다 (예: H600 → 900mm)

플랜지 폭 (bf, mm)

플랜지 두께 (tf, mm)

웹 두께 (tw, mm)

필렛 반경 (r, mm)

※ KS 단면 선택 시 자동 입력됩니다

합성보 정보

슬래브 유효폭 (beff, m)

※ AISC I3.1: min(L/4, 보간격, b0+16ts)

콘크리트 압축강도 (f'c, MPa)

콘크리트 단위중량 (γc, kN/m³)

※ 일반적으로 24 kN/m³

전단연결재 (Shear Connector)

전단연결재 타입

스터드 직경 (d, mm)

※ 일반적으로 19mm, 22mm, 25mm

스터드 높이 (h, mm)

※ 슬래브 두께보다 최소 38mm 이상

스터드 설계기준 인장강도 (fu, MPa)

※ 일반적으로 400 MPa

스터드 열수 (n)

※ 보 폭 방향 스터드 개수

스터드 간격 (s, mm)

※ 보 길이 방향 스터드 간격 (최소: 6d, 최대: 8ts 또는 600mm)

데크플레이트 사용 여부

데크플레이트 두께 (td, mm)

※ 데크플레이트 사용 시 입력

데크플레이트 골 방향

※ 데크플레이트 사용 시 선택

개구부 정보

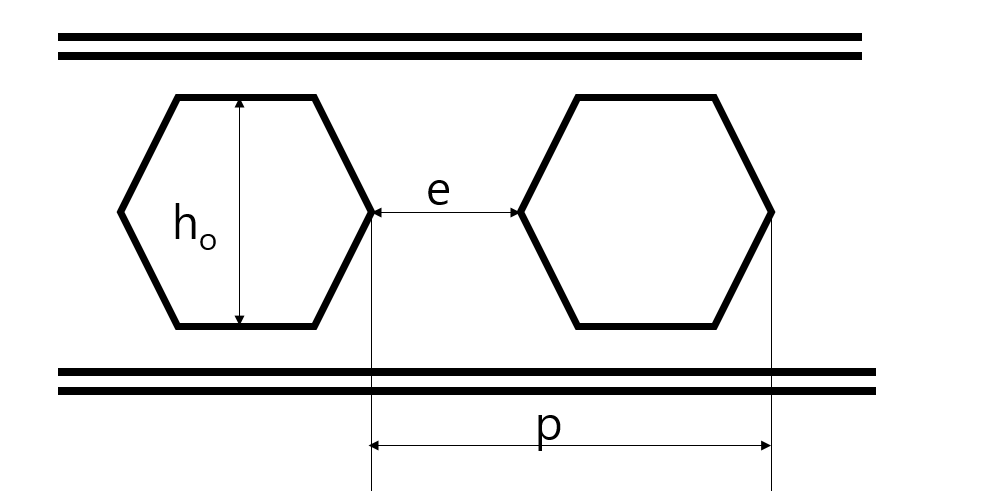

Castellated Beam Section

개구부 높이 (ho, m) - ho ≤ 0.6dc (자동계산)

개구부 간격 (p, m) - p = W_open + e (자동계산)

개구부 각도 (θ, deg)

양단 End Post 길이 (m) - endPost = dc × 1.5 (자동계산)

웹포스트폭 (Web Post width : e, mm) = 두 개구부 사이 남는 웹 두께 방향 폭

최소값(H/2)= -mm ~ 최대값(1.5*ho)= -mm

계산 결과

계산 결과는 로그인 후 결과 페이지에서 확인할 수 있습니다.

아래 버튼을 누르면 입력값이 저장되고 결과 페이지(로그인 필요)로 이동합니다.
